拖鏈預應力及使用長度計算

拖鏈長度計算

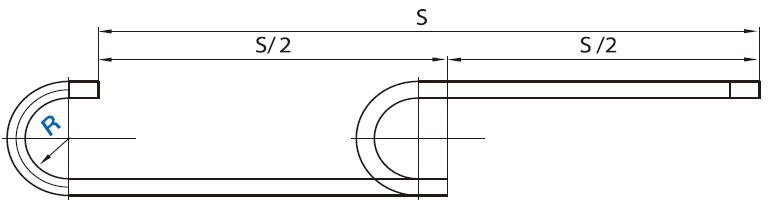

如果拖鏈固定端位于行程中央，則拖鏈長度等于行程一半加上 K 值 (K 值可在樣本的表格中查詢)。固定端位于行程中央也是最經濟型的一種安裝方法，拖鏈，電纜及管線的長度可以最節省。

LK = S/2 + K

公式適用于所有固定端位于行程中央的應用。但旋轉運動及長行程運動除外。

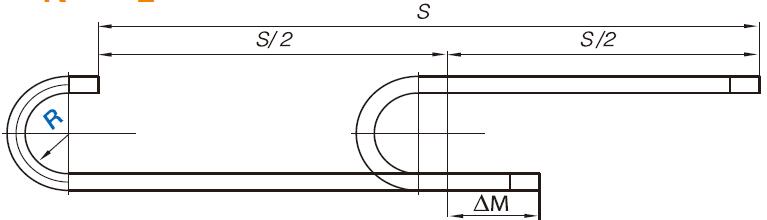

LK = S/2+ΔM + K

 公式適用于所有固定端不在行程中央的應用。

固定端在行程中心為最佳
解決方案
LK = 拖鏈長度
S = 行程
R = 彎曲半徑
ΔM = 偏移中心點的距離
K = π x R + (2 x T )
彎曲半徑余量 (K 值可在每個系列對應的表格中查詢)

拖鏈預應力
預應力指的是拖鏈運行時上部的上拱度。所有易格斯拖鏈都帶有預應力，無預應力的產品可按要求提供。預應力可以延長使用壽命，增加架空長度。在所有拖鏈的安裝尺寸描述中你都可以找到一個 HF 值。這就是在考慮預應力的情況下實際安裝高度。但空間受限時，我們可以按要求提供無預應力的拖鏈。但這類產品的承載力也與標準產品不同。

無預應力 － 特殊 NC 拖鏈

H = 理論安裝高度
HF = 實際安裝高

實際安裝高度 - 取決于不同拖鏈的預應力。請查每一個產品頁中查詢此參數。

拖鏈預應力原理圖， HF = 實際安裝高度
